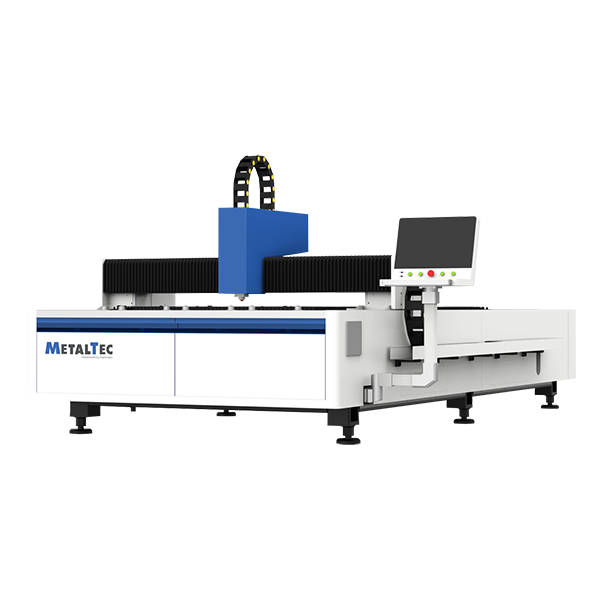

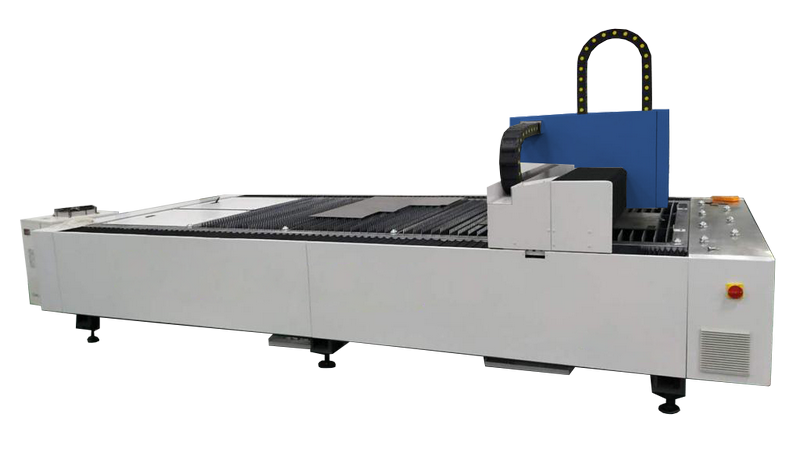

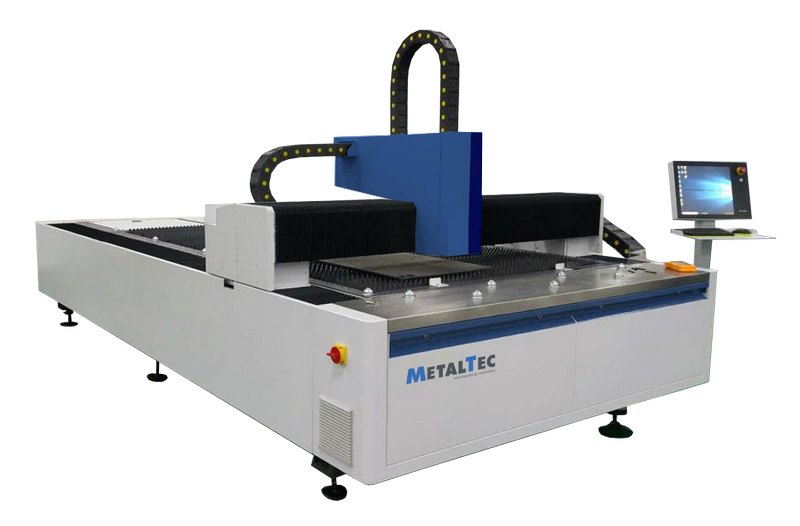

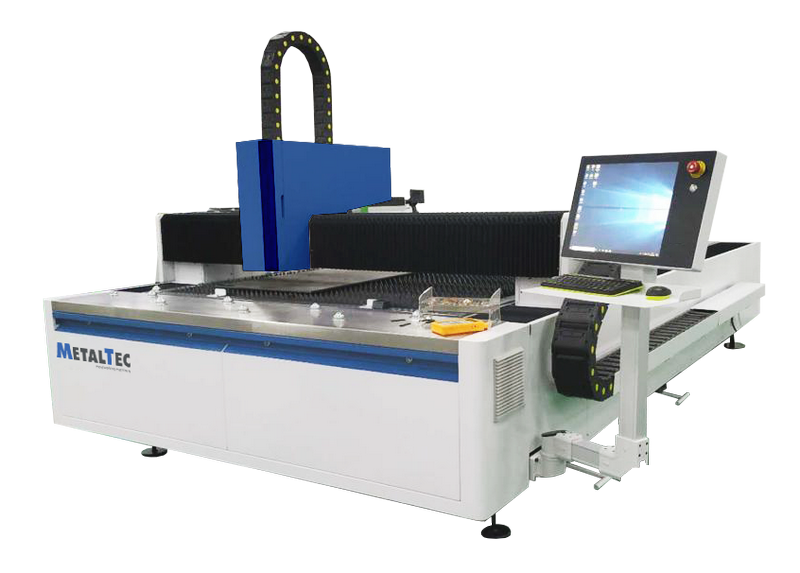

Оптоволоконный лазерный станок для резки металла MetalTec 1530 (750W)

Оптоволоконный лазерный станок для резки металла MetalTec 1530 (750W)

Компания 'Woodtec.su' представляет вашему вниманию высокоточное оборудование для резки металла - оптоволоконный лазерный станок MetalTec 1530. С мощностью 750W, этот станок обеспечивает высокую скорость и качество резки, что делает его идеальным выбором для производственных предприятий.

Преимущества MetalTec 1530:

• Высокая производительность и точность
• Эффективное использование энергии
• Надежность и долговечность
• Простота в обслуживании

Этот лазерный станок обладает широкими возможностями по настройке, что позволяет резать различные металлические материалы с высокой скоростью и точностью. MetalTec 1530 идеально подходит для производства металлических деталей, заготовок и изделий различной сложности.

Узнайте больше о лазерном станке MetalTec 1530 и его возможностях, свяжитесь с нами прямо сейчас!

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 (750W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

КОМПЛЕКТАЦИЯ:

ОСОБЕННОСТИ СТАНКА:

1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

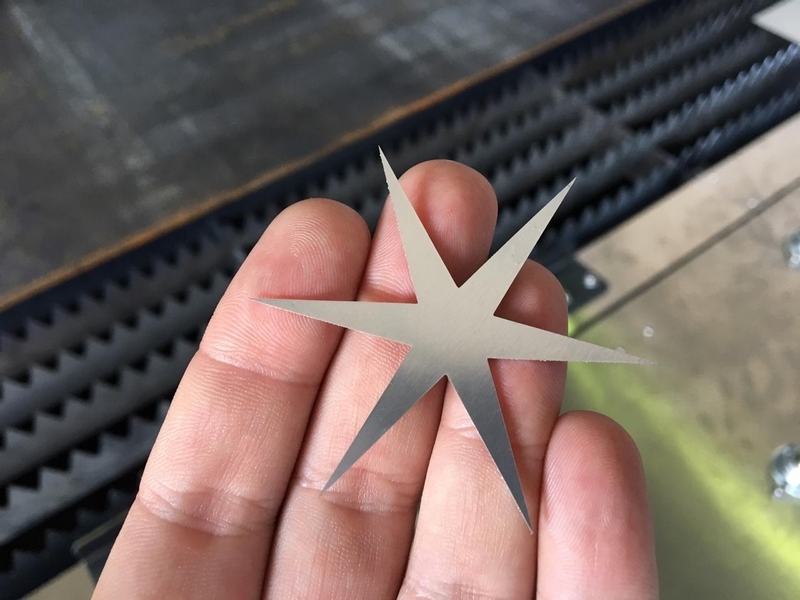

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям XY – 1 кВт Двигатель по оси Z – 0,4 кВт

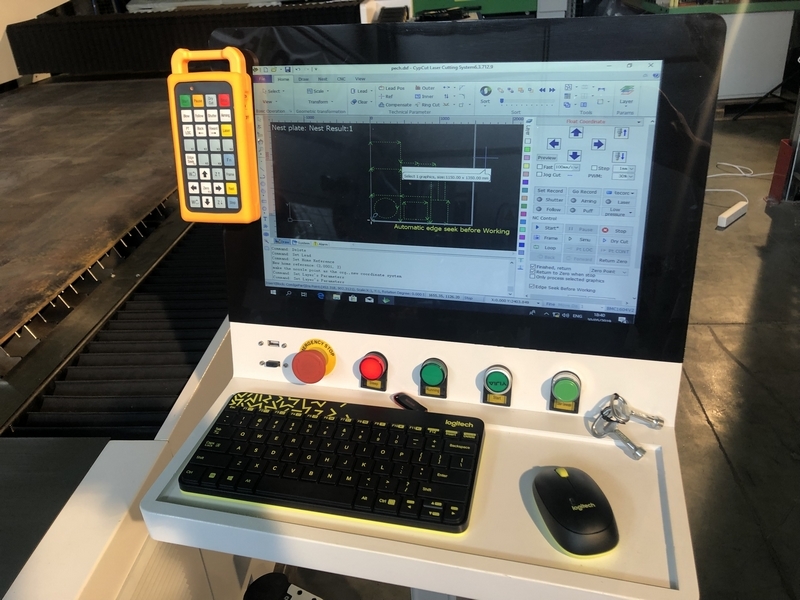

	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf
	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

• Мощность, кВт 750
• Ширина, мм 2200
• Высота, мм 1600
• Вес, кг 2700
• Напряжение, В 220
• Частота тока, Гц 50
• Тип лазера Оптоволоконный лазер
• Режущая голова Raytools
• Производитель лазера Raycus
• Срок работы лазера, ч 100000
• Вид охлаждения Чиллер HAN LI
• Направляющие по осям X, Y, Z HIWIN - 30 мм (квадратного сечения)
• Передача по осям X, Y Двухприводные зубчатыe рейки YYC (Тайвань)
• Передача по оси Z Шарико-винтовая пара TBI
• Датчик высоты Автоматический
• Система управления Cypcut
• Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
• Смазка Централизованная система смазки
• Максимальная скорость резки, м/мин 30
• Точность позиционирования, мм ±0.04
• Точность повторного позиционирования, мм ±0.02
• Минимальная ширина резки, мм 0.12
• Гарантия на лазерный источник 2 года
• Рабочая зона (X x Y), мм 1500 x 3000
• Длина волны лазера 1070 nm
• Двигатели по осям X, Y Японский серводвигатель FUJI 1 кВт
• Двигатель по оси Z Японский серводвигатель FUJI 0.4 кВт
• Длинна, мм 4700
• Максимальная толщина резки, мм 0.5 - 10
