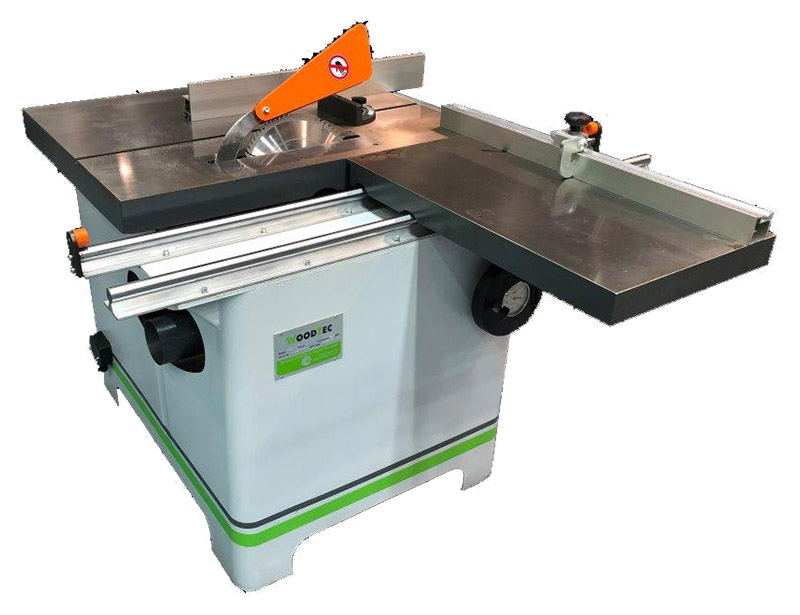

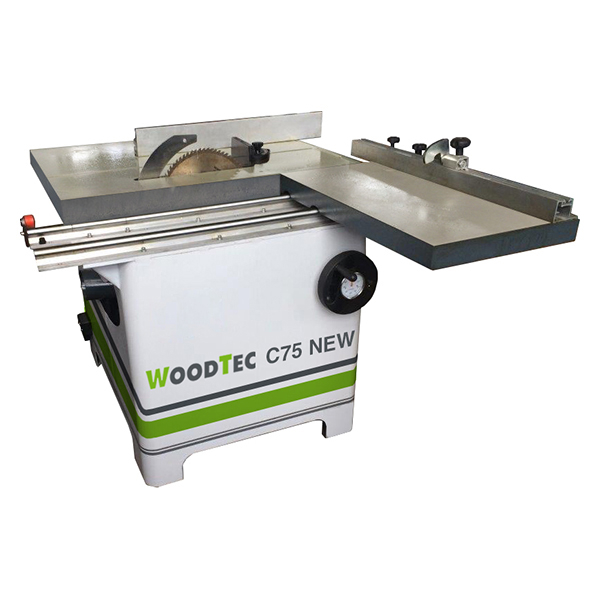

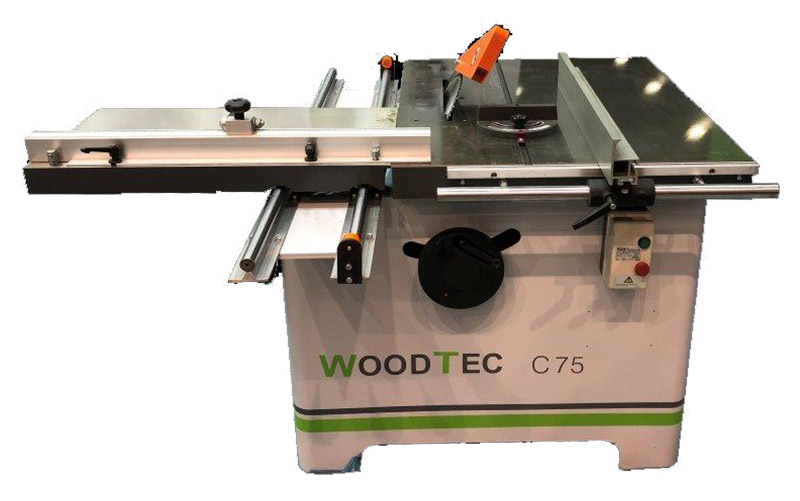

Круглопильный станок с торцовочной кареткой WoodTec C 75 NEW
Артикул: woo3099
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0 - 45°.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Наклон пилы до 45°
- Поворот упорной линейки
- Направляющие линейки с миллиметровой шкалой
- Литой стол и каретка из чугуна
- Перемещение каретки по двум цилиндрическим направляющим
- Возможность подключения аспирации
Технические характеристики |
|
| Наибольшая толщина распиливаемого материала 90°, мм | 75 |
| Наибольшая ширина отпиливаемого материала, мм (по линейке) | 600 |
| Диаметр дисковой пилы, мм | 300 |
| Посадочный диаметр пилы, мм | 30 |
| Частота вращения пилы, об/мин | 4200 |
| Наибольший подъем пилы, мм | 80 |
| Способ подачи заготовок | ручная |
| Род тока питающей сети | переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 380 |
| Мощность привода, кВт | 4 |
| Длина, мм | 1450 |
| Ширина, мм | 1350 |
| Высота, мм | 950 |
| Вес, кг | 440 |
Конструктивные особенности
 |
Литые элементы конструкции Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации. |
 |

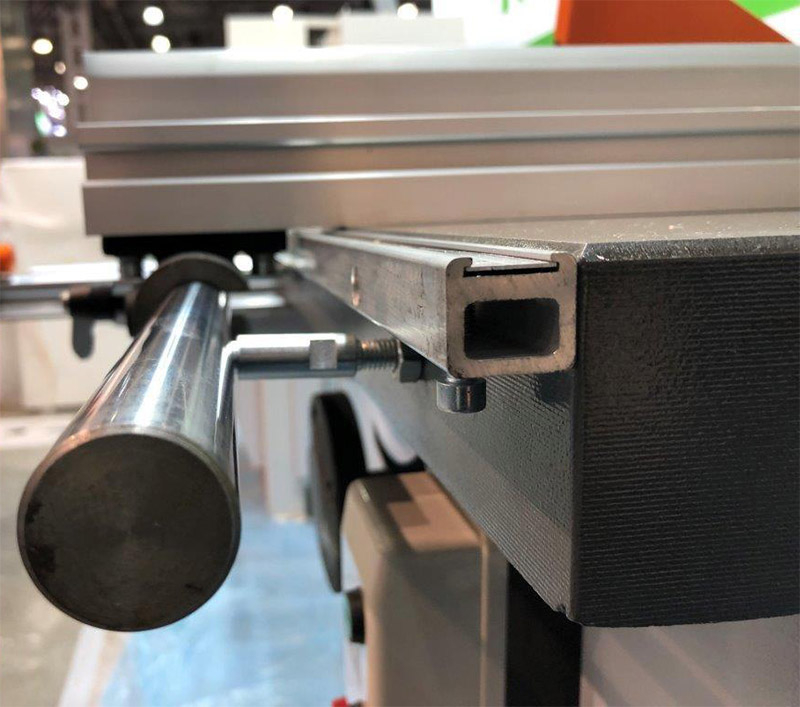

Жесткая конструкция каретки Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок. Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода. |
 |
Регулировка высоты пропила Подъем/опускание пилы удобно регулируется маховиком. |
 |
Наклон пилы Наклон пилы до 45° с помощью удобного маховика. Отображение угла наклона по угловой шкале. Наклон пилы осуществляется в радиусных чугунных направляющих, которые эффективно гасят вибрации и исключают самопроизвольное изменение угла наклона. |
 |
Направляющая линейка на каретке Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором. Для торцовки под углом, направляющая линейка имеет возможность поворота. |
 |

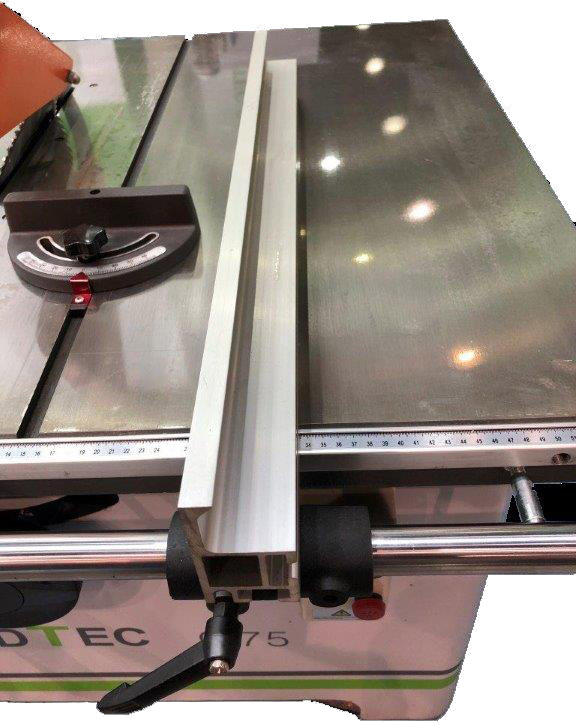

Параллельный упор для раскроя по ширине Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом. |
 |
Толкатель с градуированной шкалой Для получения косоугольных деталей маленького формата. |
 |
Расклинивающий нож Предотвращает зажимание пилы материалом. |
 |
Выход под аспирацию Подключение аспирации позволяет надежно удалять опилки из зоны резания. |
