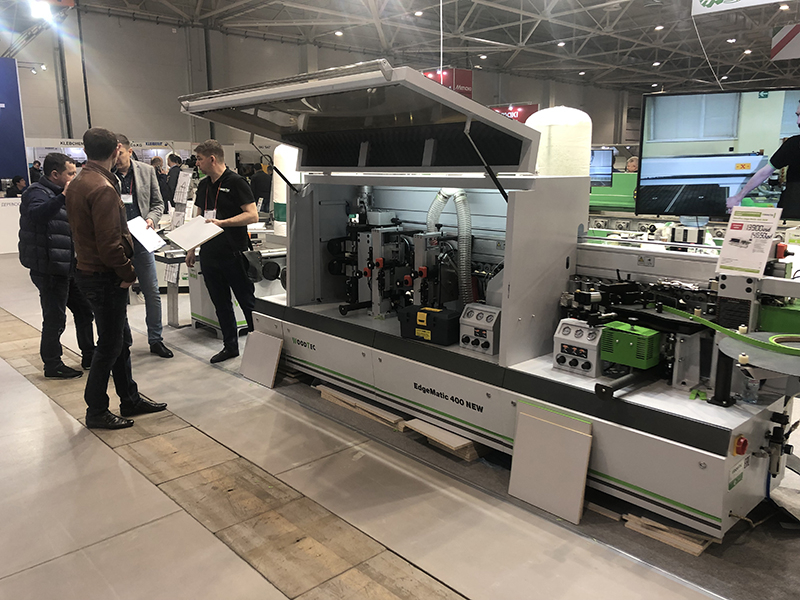

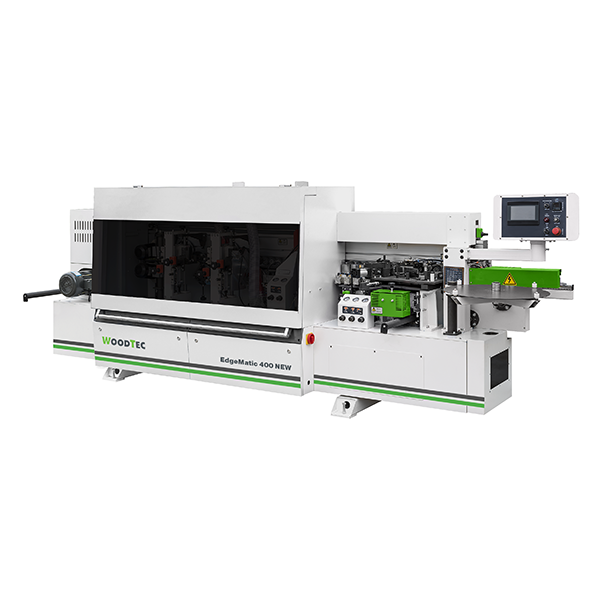

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 NEW
Артикул: woo10359
WoodTec EdgeMatic 400 NEW - идеальное оборудование для облицовывания кромок
Компания 'Woodtec.su' представляет вашему вниманию новинку - станок WoodTec EdgeMatic 400 NEW. Этот станок предназначен для облицовки кромок мебельных деталей и обладает высокой производительностью и качеством работы.
Преимущества WoodTec EdgeMatic 400 NEW:
- Высокая скорость обработки - до 30 м/мин;
- Точная и ровная облицовка кромки без деформаций;
- Простая настройка и удобное управление;
- Надежность и долговечность;
- Экономия времени и ресурсов при производстве мебели.
Станок WoodTec EdgeMatic 400 NEW - незаменимый помощник на производстве мебели. Обеспечьте своему бизнесу высокую эффективность и качество обработки деталей с новым станком от 'Woodtec.su'!
НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
СХЕМЫ ОБРАБОТКИ:
 | 1. Подача кромки |
 | 2. Клеевой узел |
 | 3. Гильотина |
 | 4. Пресс группа |
 | 5. Узел 2-х моторной торцовки |
 | 6. Чистовой узел фрезерования свесов |
 | 7. Узел радиусной циклевки |
 | 8. Полировальный узел |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Увеличенная скорость подачи 0 - 23 м/мин;
- Магазин подачи рулонного кромочного материала;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Чистовой фрезерный узел для снятия свесов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
- Узел полировки кромки с приводом от 2-х моторов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. |
 |
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
 |
КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. |
 |
ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
 |
ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
 |
ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
 |
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения. |
 |
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
 |
ПОЛИРОВАЛЬНЫЙ УЗЕЛ Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. |
 |
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки. |
  |
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ В электрическую часть входят 6-ть частотных преобразователей. Каждому узлу соответствует свой преобразователь, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов. |
Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 400 NEW Основные технические характеристики |
|
| Толщина кромочного материала, мм | 0,4 - 3 |
| Мин/макс толщина детали, мм | 10 - 60 |
| Размеры обрабатываемой панели, мм | 120 x 80 |
| Скорость подачи, м/мин | 0 - 23 |
| Частота вращения, об/мин | 12 000 |
| Торцовочный узел: | |
| Мощность электродвигателей, кВт | 2 x 0,37 |
| Частота вращения, об/мин | 12 000 |
| Чистовой фрезерный узел для снятия свесов: | |
| Мощность электродвигателей, кВт | 2 x 0,37 |
| Частота вращения, об/мин | 18 000 |
| Полировальный узел: | |
| Частота вращения, об/мин | 1400 |
| Количество электродвигателей, шт. | 2 |
| Количество дисков, шт. | 2 |
| Ёмкость клеевого бачка, л | 3,2 |
| Давление воздуха, атм. | 6 |
| Общая мощность, кВт | 8,94 |
| Габаритные размеры | |
| Длина, мм | 3950 |
| Ширина, мм | 1000 |
| Высота, мм | 1600 |
| Вес, кг | 1600 |
