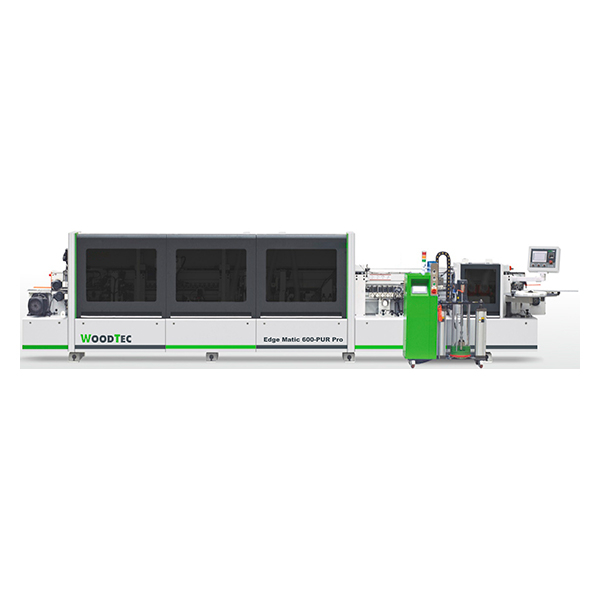

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600-PUR PRO
Артикул: woo14598
Преобразуйте ваше производство с WoodTec EdgeMatic 600-PUR PRO!
Интернет магазин Woodtec.su гордится представить вам станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600-PUR PRO – вашего нового партнера в создании безупречной мебели.
Исключительное качество облицовки
WoodTec EdgeMatic 600-PUR PRO оснащен самыми передовыми технологиями для облицовывания кромок, обеспечивая высокую точность и качество обработки. Этот станок идеально подходит для производителей, ценящих превосходство в каждом изделии.
Универсальность и производительность
Способность работать с широким спектром материалов и кромочных материалов делает WoodTec EdgeMatic 600-PUR PRO максимально универсальным решением для вашего производства. Вы получаете возможность увеличить производственные мощности, сохраняя при этом высокое качество продукции.
Простота эксплуатации
WoodTec EdgeMatic 600-PUR PRO разработан с учетом потребностей пользователей. Простота настройки и управления делает его доступным для операторов любого уровня квалификации, ускоряя процесс обучения и интеграции в производственный процесс.
Надежность и долговечность
Качество конструкции и компонентов WoodTec EdgeMatic 600-PUR PRO гарантирует его долговечность и надежную работу, что является ключевым фактором для интенсивно используемого производственного оборудования.
Поддержка и сервис
Интернет магазин Woodtec.su предлагает комплексные услуги по наладке, обучению персонала и техническому обслуживанию для станка WoodTec EdgeMatic 600-PUR PRO, обеспечивая его бесперебойную работу и максимальную производительность.
Ваш шаг к производственному превосходству
Сделайте ваше производство мебели более эффективным и конкурентоспособным с помощью WoodTec EdgeMatic 600-PUR PRO. Свяжитесь с нами сегодня, чтобы узнать, как это оборудование может стать залогом успеха вашего бизнеса!
НАЗНАЧЕНИЕ:
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки.
СХЕМЫ ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Инфракрасные лампы для подогрева торца заготовок перед клеенанесением;
- PUR-станция;
- Два узла нанесения жидкостей: разделительная и очистительная;
- Два фрезерных узла для чистового снятия свесов по пласти;
- Радиусная и плоская цикли;
- Пневмо-отрыватель стружки (ворсы);
- Два узла полировки кромки;
- Механизм подъема/опускания прижимной траверсы оснащен электроприводом.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

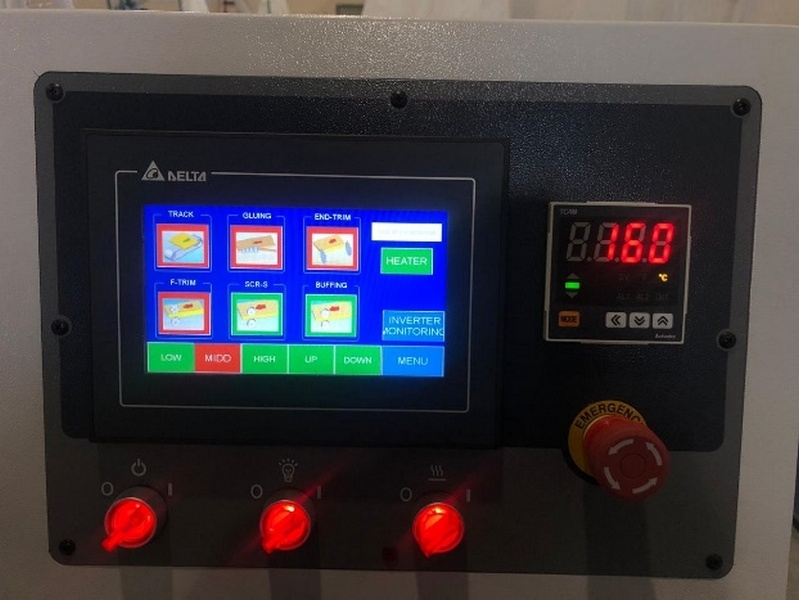

ПАНЕЛЬ УПРАВЛЕНИЯ Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. |
 |
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
 |
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами. |
 |
КЛЕЕНАНОСЯЩИЙ УЗЕЛ Ванна с двумя шторками. Ванна полностью закрытого типа, герметичная. Снят шланг подачи – это позволяет увидеть датчик (белого цвета) контролирующий уровень заполнения ванны. Справа от ванны металлическая пластина, закрывающая ИК-лампу предварительного подогрева торца заготовки. Слева от ванны на платформе для подачи кромочного материала видна гильотина для предварительной обрезки кромки. |
 |
ПУР-СТАНЦИЯ Емкость с клеем устанавливается на площадку станции, на емкость одевается устройство, позволяющее подавать в необходимом количестве клей из емкости в зависимости от сигнала датчика на клеевой ванне. |
 |
ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс-группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс-группы осуществляется механически с помощью пружины, то одного усилия на пресс-валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
 |
ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
 |

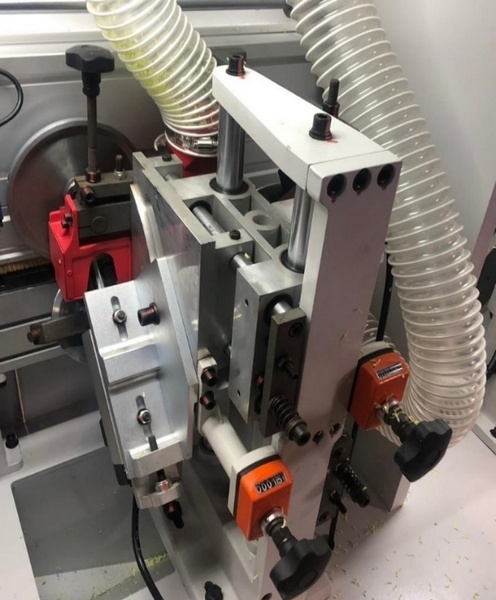

2 ФРЕЗЕРНЫХ УЗЛА Черновой фрезерный узел: Чистовой фрезерный узел: Узлы имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерных узлов поворотные (15 – 45 °) - это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. |
 |
ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. |
 |
2 УЗЛА РАДИУСНОЙ ЦИКЛИ Оснащены двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0 мм снимают тонкий слой с отфрезерованной части кромки. В результате мы получаем ровную обработанную поверхность без каких-либо дефектов. |
 |
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. |
 |
2 ПОЛИРОВАЛЬНЫХ УЗЛА Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. В данной модели установлено два узла полировки. |
 |
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. |
 |
КОНТРОЛЛЕРЫ (ЧАСТОТНЫЕ ПРЕОБРАЗОВАТЕЛИ) Немецкого производителя Rexroth – устанавливаются для каждого узла на станке. Данное конструктивное решение позволяет в автоматическом режиме корректировать работу узлов при движении заготовки. |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мин/макс, мм | 10 / 60 |
| Размеры обрабатываемой панели (Д х Ш), мм | 150 x 100 / 120 x 100 |
| Скорость подачи, м/мин | 14 - 20 - 23 |
| Узел предварительного фрезерования, кВт | 2 х 2,2 |
| Ёмкость клеевого бачка, л | 4 |
| Давление воздуха, атм | 6 - 8 |
| Общая мощность, кВт | 19,44 |
| Рабочее напряжение, В | 380 |
| Габаритные размеры: | |
| Длина, мм | 7985 |
| Ширина, мм | 900 |
| Высота, мм | 1700 |
| Вес, кг | 2100 |
