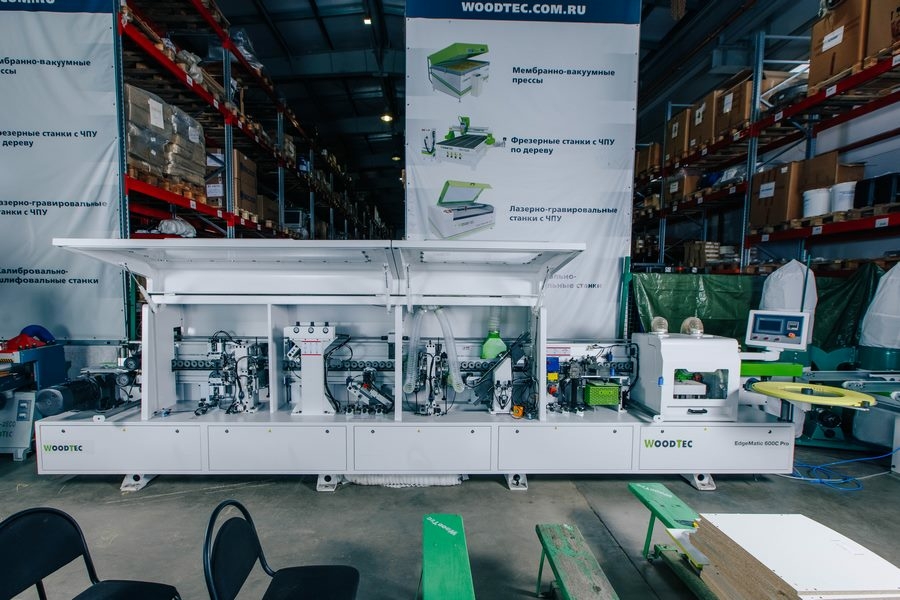

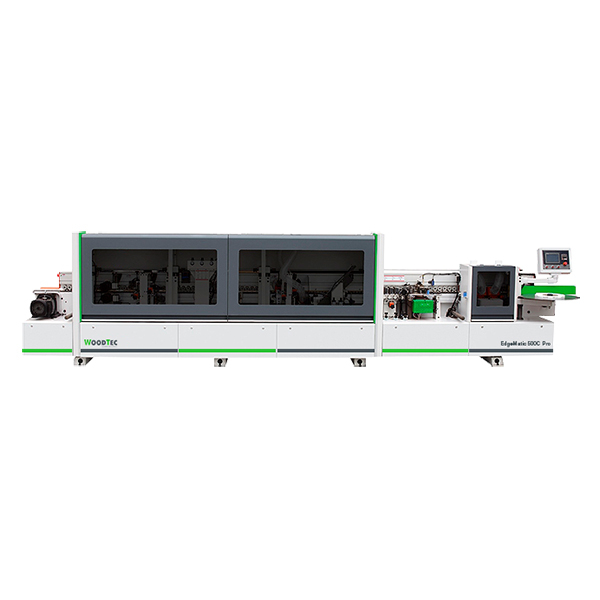

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
Артикул: woo16003
Повышайте качество и скорость производства с WoodTec X400!
В поиске решений для улучшения качества облицовки кромок мебельных деталей? Станок для облицовывания кромок мебельных деталей WoodTec X400 от Woodtec.su – это ваш выбор. Этот станок специально разработан, чтобы удовлетворить потребности современных мебельных производств, стремящихся к совершенству.
Инновационные решения для вашего производства
WoodTec X400 воплощает в себе последние технологические достижения в области облицовывания кромок. Этот станок предназначен для того, чтобы обеспечить высокую точность и качество обработки, что является ключевым фактором для производства мебели высокого класса.
Простота в использовании и обслуживании
Мы знаем, что время – это деньги, поэтому WoodTec X400 разработан так, чтобы его эксплуатация и обслуживание были максимально простыми и эффективными. Это обеспечивает минимальные простои и высокую производительность на вашем производстве.
Гибкость и адаптивность
Благодаря своей гибкости, WoodTec X400 способен работать с широким спектром материалов и кромочных материалов, что делает его идеальным решением для производств различных видов мебели.
Поддержка и гарантия от Woodtec.su
Выбирая WoodTec X400, вы получаете не только высококачественное оборудование, но и полную поддержку от Woodtec.su. Мы предлагаем сервисное обслуживание, наладку и обучение персонала, чтобы вы могли максимально эффективно использовать ваш новый станок.
Сделайте свой выбор в пользу инноваций и качества
Станок для облицовывания кромок мебельных деталей WoodTec X400 – это ваш шаг к производству мебели нового уровня. Свяжитесь с нами сегодня, чтобы узнать больше о том, как WoodTec X400 может преобразить ваше производство и помочь в достижении новых высот качества и производительности.
НАЗНАЧЕНИЕ:
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки

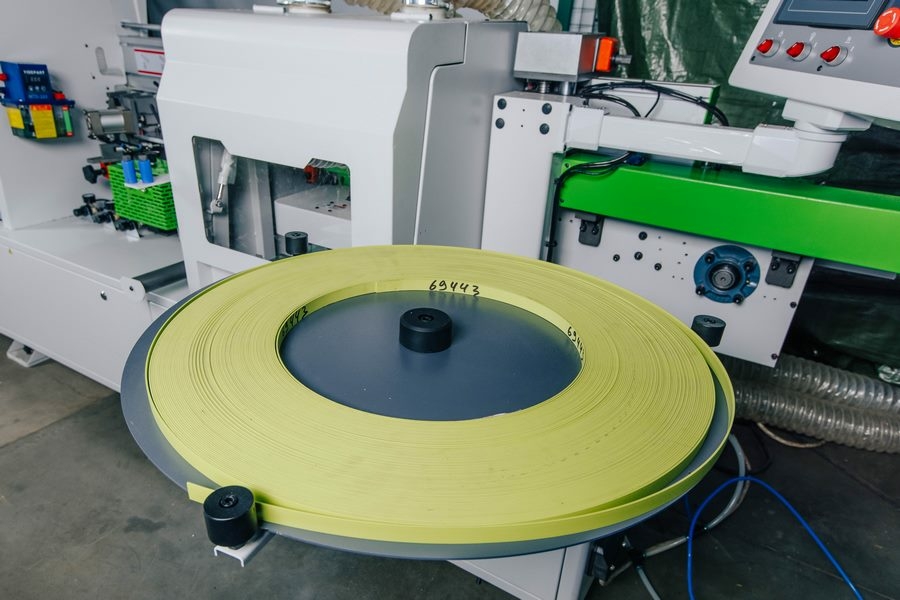

| 1. Предварительное фрезерование | 2. Подача кромки | ||
 |
 |
||
| 3. Клеевой узел | 4. Гильотина | 5. Пресс группа | 6. Узел 2-х моторной торцовки |
 |
 |
 |
 |
| 7. Чистовой узел фрезерования свесов | 8. Узел радиусной циклевки | 9. Узел обкатки углов | 10. Полировальный узел |
 |
 |
 |
 |
Отличительные особенности
- Увеличенная скорость подачи до 23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Индивидуальный частотный преобразователь для каждого узла;
- Двухмоторная обкатка углов;
- Радиусная и плоская цикли;
- Прижимная балка управление с пульта.
Конструктивные особенности
 |

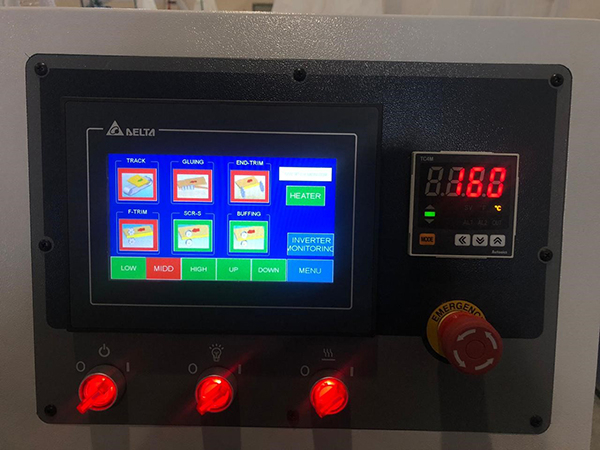

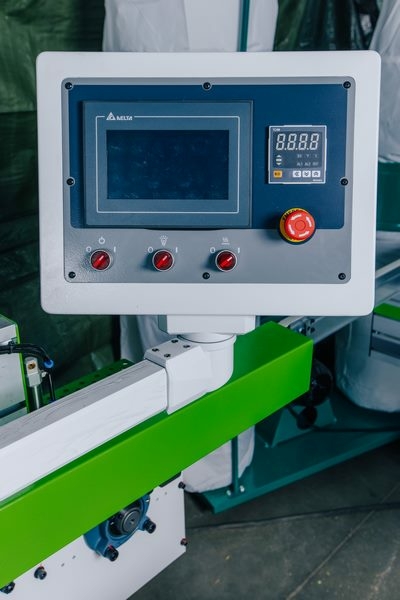

ПАНЕЛЬ УПРАВЛЕНИЯ Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. |
 |
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
 |

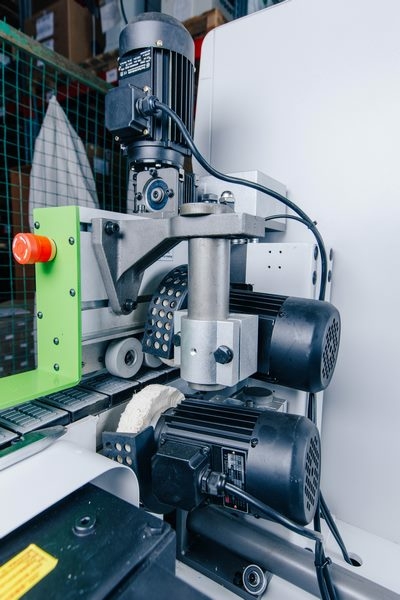

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами. |
 |
КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. |
 |

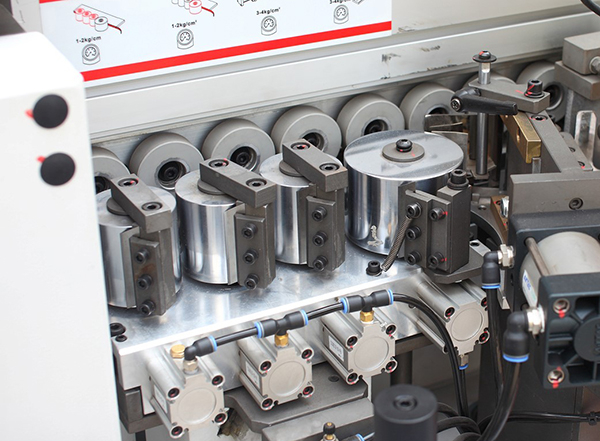

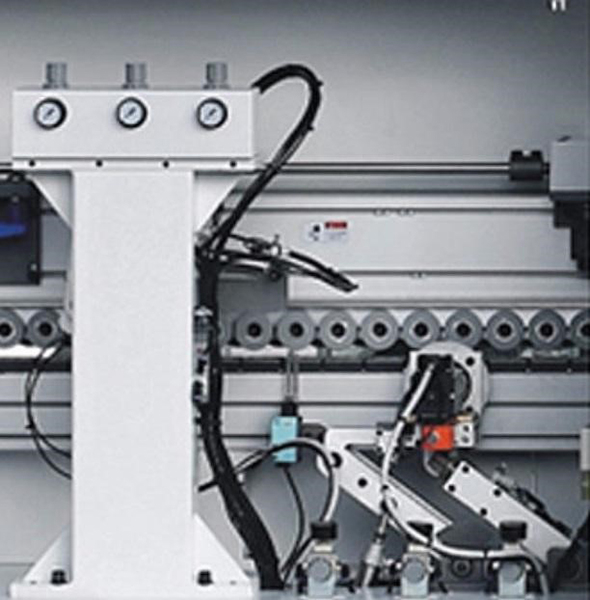

ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. |
 |

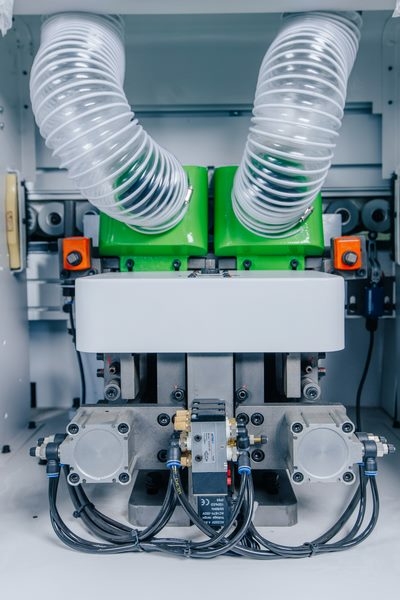

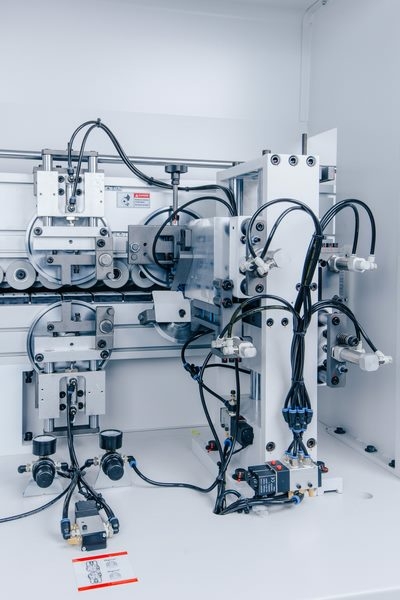

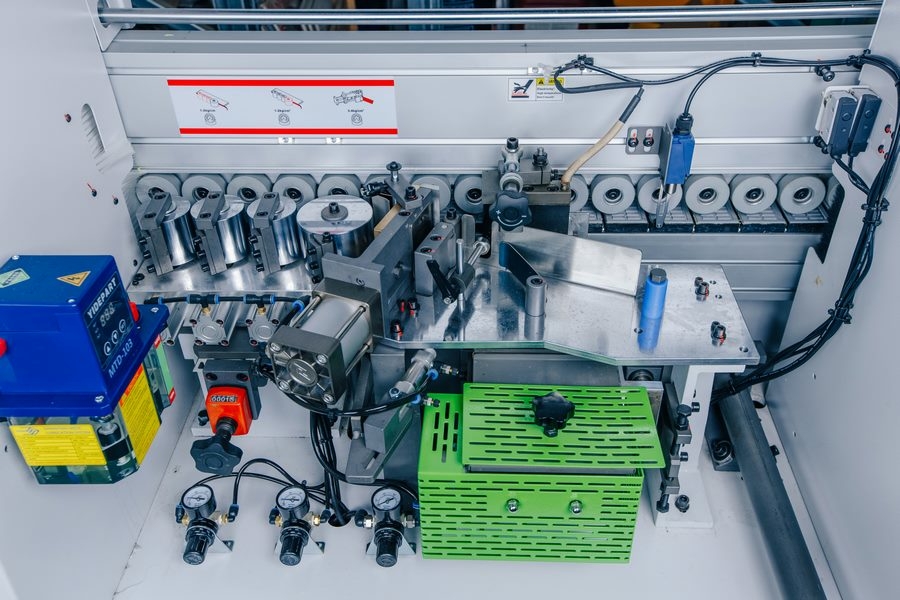

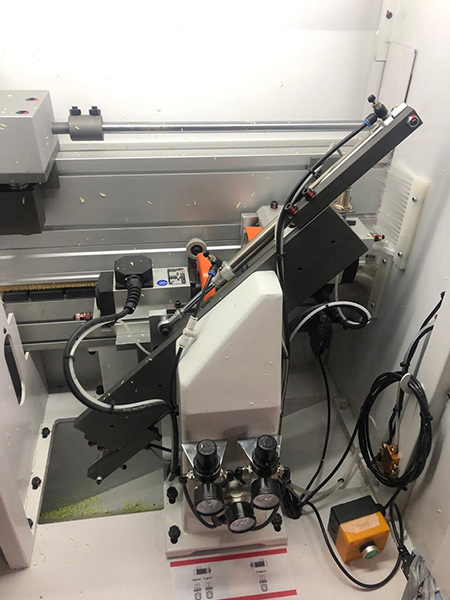

ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
 |

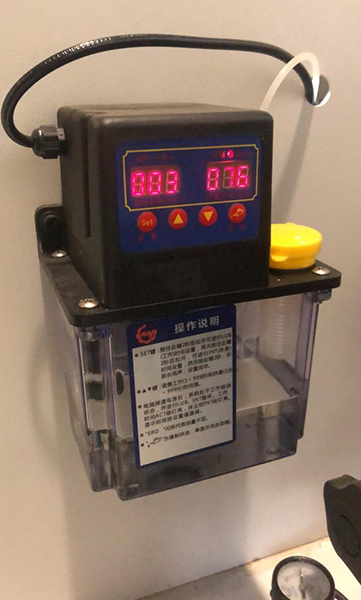

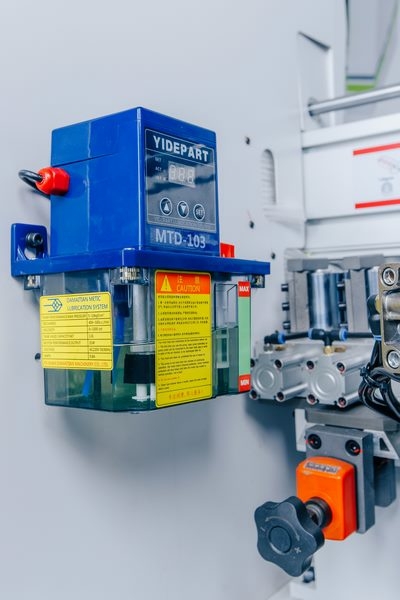

ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
 |

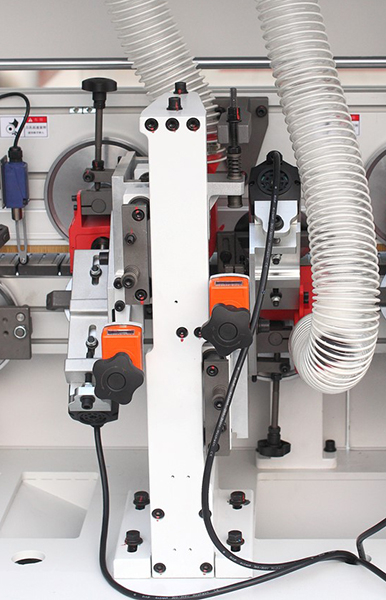

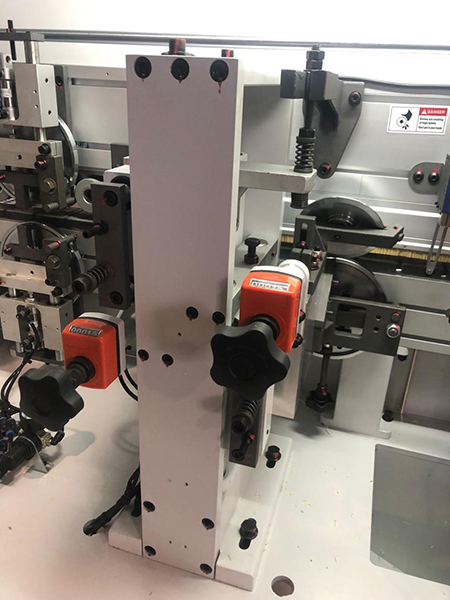

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные(15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. |
 |

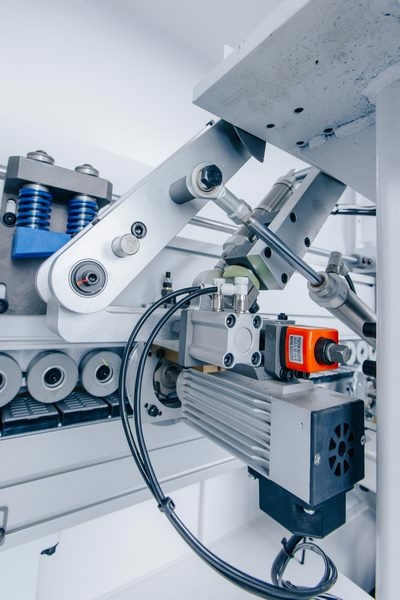

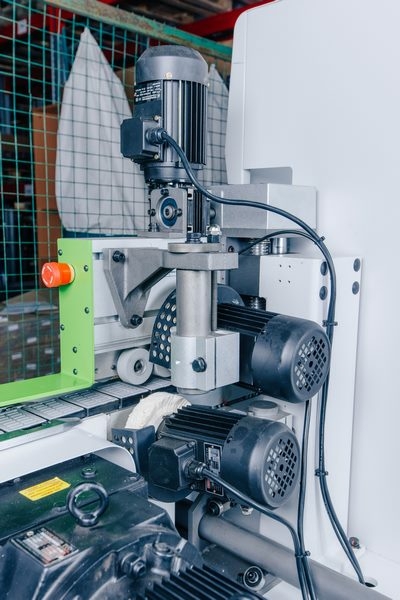

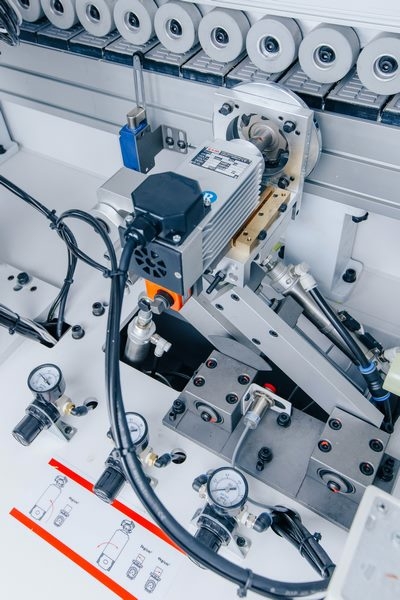

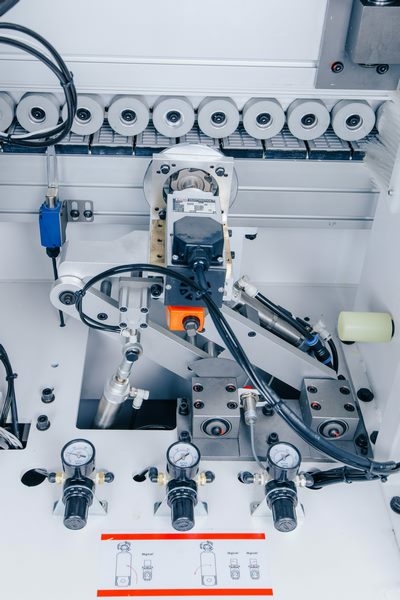

ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. |
 |

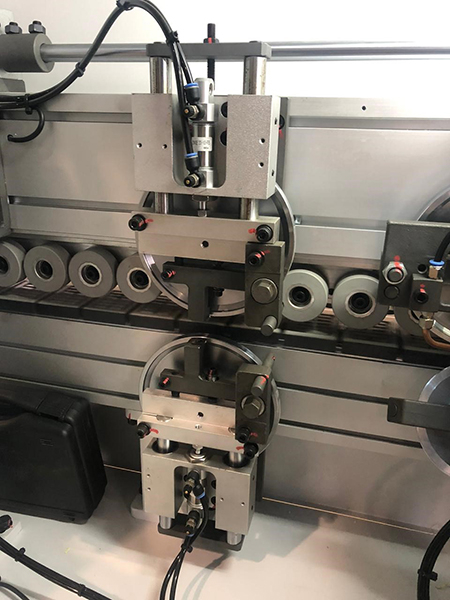

УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
 |
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. |
 |

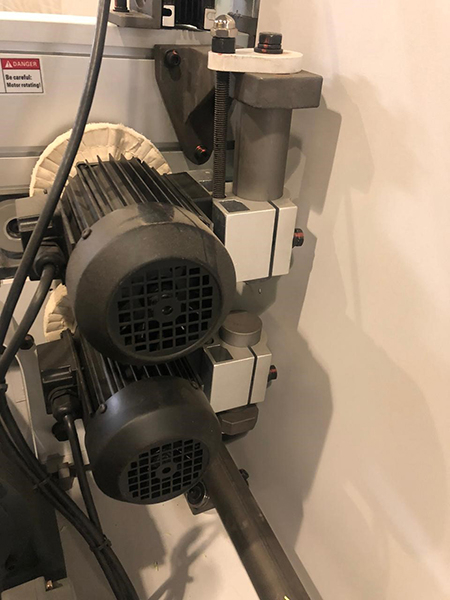

ПОЛИРОВАЛЬНЫЙ УЗЕЛ Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. |
 |

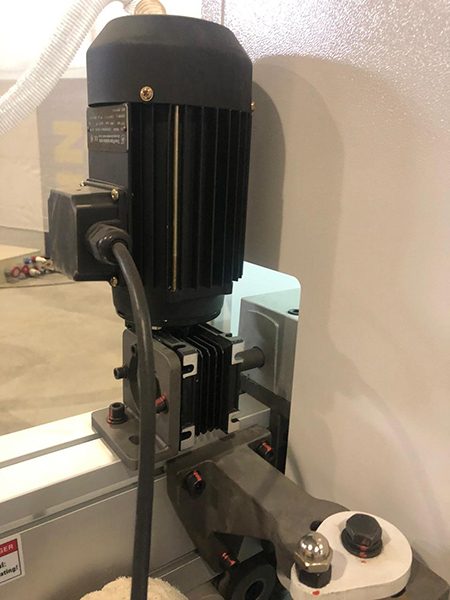

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки. |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Мин/макс толщина детали, мм | 10 - 60 |
| Мин. размеры обрабатываемой панели, мм | 200 x 100 |
| Скорость подачи, м/мин | 15 - 20 - 23 |
| Мощность двигателей узла предварительного фрезерования, кВт | 2 x 2,2 |
| Ёмкость клеевого бачка, л | 3,2 |
| Давление воздуха, атм. | 6 - 8 |
| Общая мощность, кВт | 15 |
| Рабочее напряжение, В | 380 |
| Габаритные размеры | |
| Длина, мм | 6460 |
| Ширина, мм | 900 |
| Высота, мм | 1610 |
| Вес, кг | 1840 |
