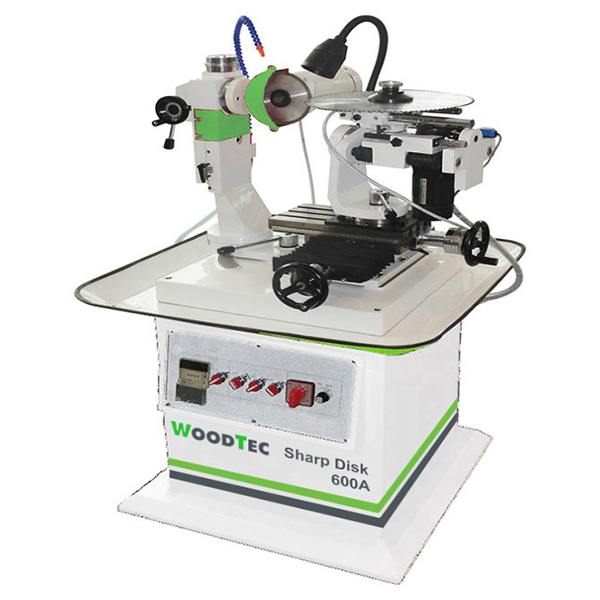

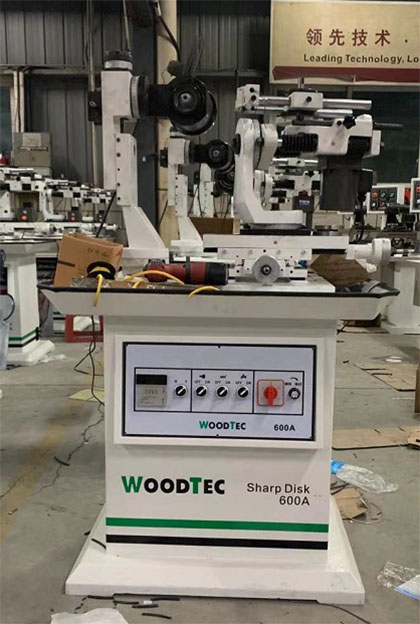

Станок для заточки дисковых пил с напайками WoodTec Sharp Disk 600A
Артикул: woo11085
Достигните высочайшего качества резки с WoodTec Sharp Disk 600A
Добро пожаловать в мир мастерства и эффективности! WoodTec Sharp Disk 600A - ваш надежный помощник в обработке материалов. Этот станок предназначен специально для заточки дисковых пил с напайками, обеспечивая высочайшее качество резки на протяжении всего рабочего процесса.
Превосходное качество резки
WoodTec Sharp Disk 600A представляет собой надежное оборудование, которое гарантирует идеальную заточку дисковых пил с напайками. Благодаря передовым технологиям и высококачественным материалам, этот станок обеспечивает ровные и чистые срезы, которые удовлетворят даже самые высокие требования вашего производства.
Простота и удобство в использовании
WoodTec Sharp Disk 600A разработан с учетом потребностей технических специалистов. Его интуитивно понятный интерфейс позволяет легко настраивать и использовать станок, что делает процесс заточки быстрым и эффективным. Вы сможете достичь высочайшего качества резки с минимальными усилиями.
Экономия времени и ресурсов
С WoodTec Sharp Disk 600A вы сможете существенно сократить время на заточку дисковых пил, что позволит вам увеличить производительность вашего производства. Благодаря его надежности и эффективности, вы сможете сократить расходы на обслуживание и ремонт оборудования, что приведет к существенной экономии ресурсов.
Приобретите WoodTec Sharp Disk 600A сейчас и увидьте разницу!
Не упустите возможность повысить эффективность вашего производства и обеспечить идеальные результаты резки. Приобретите WoodTec Sharp Disk 600A прямо сейчас и убедитесь сами в его превосходстве! Доверьтесь профессионалам - доверьтесь WoodTec!
НАЗНАЧЕНИЕ:
Станок предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных, мебельных и столярных производств, где применяются дисковые пилы диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Примечание |
| 1 | Sharp Disk-600A - станок для автоматической заточки дисковых пил | |
| 1.1 | Основание станка (станина) | |
| 1.2 | Двигатель заточного круга | 0,25 кВт |
| 1.3 | Защитный кожух для заточного круга | |
| 1.4 | Осветительная лампа | |
| 1.5 | Система подачи охлаждающей жидкости СОЖ | |
| 1.6 | Резервуар для СОЖ | 15 л |
| 1.7 | Зажимной фланец для дисковых пил (в т.ч. и подрезных) | Ø 48 мм, посадочный Ø 20 - 35 мм |
| 1.8 | Зажимной фланец для дисковых пил | Ø 95 мм, посадочный Ø 20 - 75 мм |
| 1.9 | Устройство для заточки подрезных дисковых пил | Ø от 100 мм |
| 1.10 | Набор переходных колец | Ø 20 / 22 / 25,4 / 30 / 32 / 40 / 50 / 60 / 70 мм |
| 1.11 | Алмазный щлифовальный круг тарельчатый | Ø 150 х 20 мм |
| 1.12 | Набор ключей для смены шлифовального круга и переналадки станка | 2 шт. |
| 2 | Дополнительные приспособления - опции | |
| 2.1 | Круг алмазный шлифовальный тарельчатый | Ø 150 х 20 х 5 х 3 мм |
| 2.2 | Круг алмазный шлифовальный чашечный | Ø 125 х 20 х 10 х 3 мм |
| 2.3 | Зажимной фланец для дисковых пил | Ø свыше 95 мм, посадочный Ø от 75 мм |
| 2.4 | Переходное кольцо | Ø от 75 мм |
| 2.5 | СОЖ "Ecocool Soluble 20" | 20 л |
| 3 | Упаковка | в стоимость станка не включена |
| 3.1 | Деревянный ящик |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (260 кг) |
 |
ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Переход с одного посадочного диаметра на другой осуществляется за счет переходных колец. |
 |
ЭЛЕКТРОМАГНИТ С ИНДУКЦИОННЫМ ДАТЧИКОМ Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. |
 |
КОНТРОЛЛЕР ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ ЗАТОЧКИ Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка. По завершении рабочего процесса срабатывает сигнальная лампа. |
 |
РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ ПИЛЫ В ЗОНУ ЗАТОЧКИ Регулировка скорости движения каретки позволяет подбирать режим заточки дисковых пил в зависимости от ее параметров и геометрии зубьев. |
 |
НАСТРОЙКА ДИАМЕТРА ПИЛ Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка). Максимальный диаметр затачиваемой пилы 630 мм. |
 |
ШКАЛА УГЛОВ Углы заточки устанавливаются по градуированной шкале, которая применяется для настройки переднего и заднего углов заточки. |
 |
ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО СТОЛА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Съем с изношенной грани зубьев пилы задается по шкале. |
 |
ТОЧНАЯ НАСТРОЙКА ТОЛКАТЕЛЯ Позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках. Максимальный шаг зубьев 100 мм. Также конструкция толкателя позволяет регулировать положение толкающего штифта относительно зубьев затачиваемой дисковой пилы |
 |
ЗАТОЧНОЙ УЗЕЛ С РЕГУЛИРОВКОЙ ПОВОРОТА ЗАТОЧНОЙ ГОЛОВКИ И ПОДЪЕМОМ/ОПУСКАНИЕМ ЗАТОЧНОЙ ГОЛОВКИ Регулировка заточной головки на заданный угол имеет градуированную шкалу на 360 град, что позволяет затачивать пилы со скошенными зубьями и пилы с более сложной трапециевидной формой зубьев. Механизм подъема/опускания позволяет позиционировать заточной круг относительно зубьев дисковой пилы в зависимости от ее толщины. |
 |
СМЕННЫЕ ФЛАНЦЫ ДЯЛ УСТАНОВКИ ДИСКОВЫХ ПИЛ ЧЕРЕЗ ПЕРЕХОДНОЕ КОЛЬЦО Со станком поставляются фланцы (2 шт.) диаметром 48 и 95 мм. Большой фланец диаметром 95 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 75 мм. Малый фланец диаметром 48 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 35 мм. |
 |
НАБОР ПЕРЕХОДНЫХ КОЛЕЦ Позволяет устанавливать и затачивать дисковые пилы с различными посадочными диаметрами. Со станком поставляются переходные кольца (9 шт.) диаметром 20, 22, 25,4, 30, 32, 40, 50, 60, 70 мм. |
 |
УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ДИСКОВЫХ ПИЛ ДИАМЕТРОМ ОТ 100 ММ Устройство оснащено регулируемой по диаметру пил площадкой с 2-мя постоянными магнитами – устанавливается вместо основного устройства (с электромагнитом). Также для заточки подрезных дисковых пил необходимо заменить большой фланец на малый и установить соответствующее переходной кольцо |
 |
НАБОР ГАЕЧНЫХ КЛЮЧЕЙ Для замены заточного шлифовального круга, а также для обслуживания станка и его переналадки. |
 |
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ Ёмкость бака около 15 л. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |
АЛМАЗНЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ Алмазные круги применяются для заточки и доводки дисковых пил с твердосплавными напайками по передней и задней граням. Количество и тип кругов указываются при заказе. |
 |
ДОПОЛНИТЕЛЬНЫЕ ФЛАНЦЫ ДИАМЕТРОМ СВЫШЕ 95 ММ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
| Наружный диаметр дисковых пил, мм | 100 - 630 |
| Толщина дисковых пил, мм | 2 - 5 |
| Передний угол заточки зубьев пилы, ° | -8...+30 |
| Задний угол заточки зубьев пилы, ° | 0 - 30 |
| Углы косой заточки передней/задней граней, ° | 0 - 45 |
| Размеры алмазного тарельчатого шлифовального круга, мм | 150 х 20 |
| Размеры алмазного чашечного шлифовального круга, мм | 125 х 20 |
| Частота вращения шлифовального круга, об/мин | 2800 |
| Мощность электродвигателя шлифовального круга, кВт | 0,25 |
| Габаритные размеры: | |
| Длина, мм | 780 |
| Ширина, мм | 620 |
| Высота, мм | 1280 |
| Вес, кг | 260 |
